绝缘接头 用于石油天然气管道

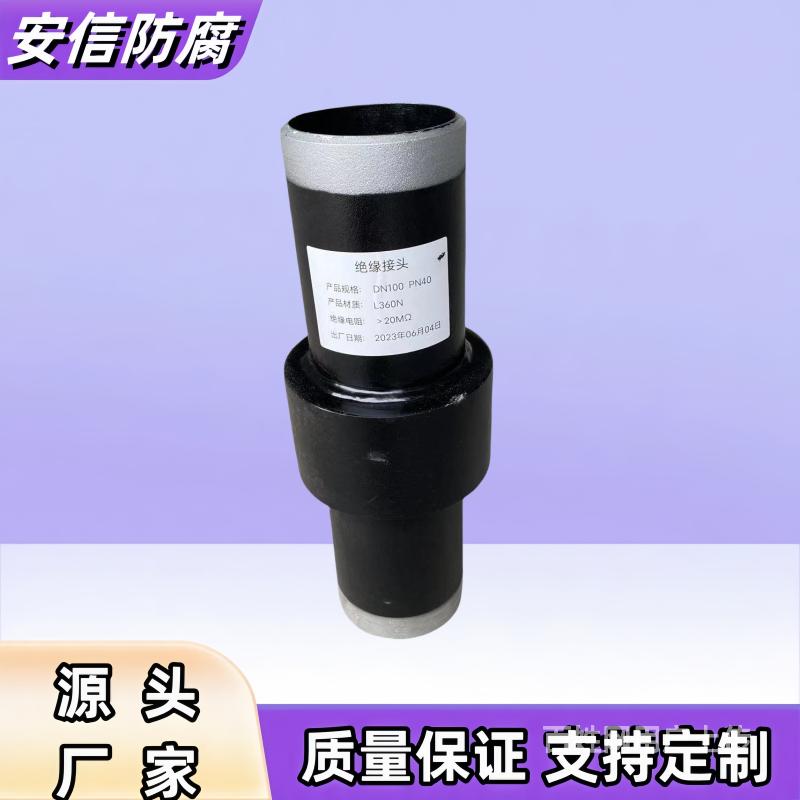

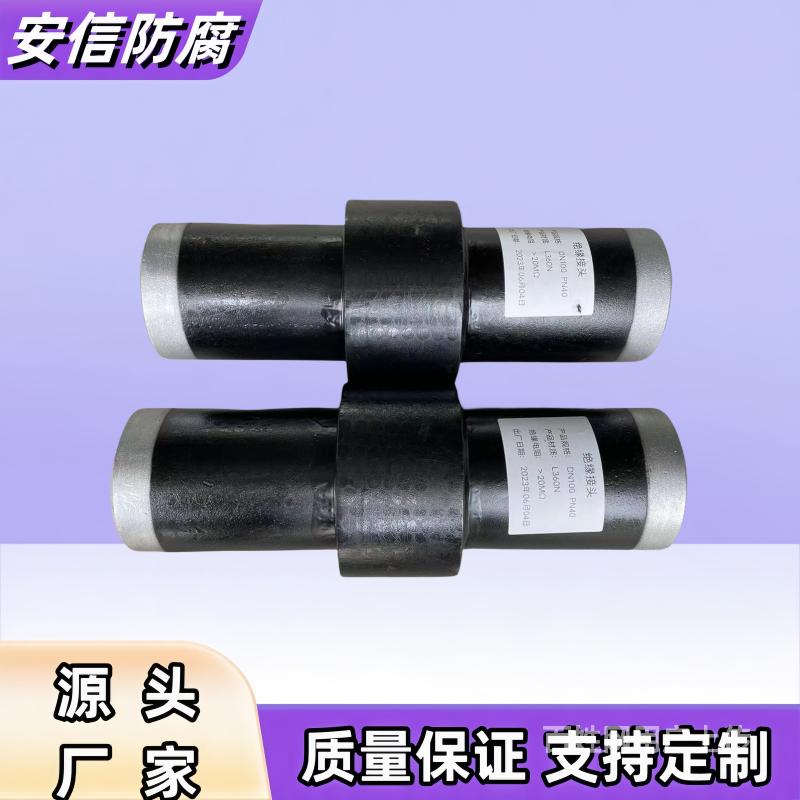

管道绝缘接头
简介：绝缘接头是根据绝缘法兰在使用​‌‌中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。
技术参数：使用寿命:与管线相同; 适用介质:油、气、水、化工原料、矿浆适用。使用寿命:与管线相同; 适用介质:油、气、水、化工原料、矿浆适用。
在长输管线中起着密封、防止发生电化学腐蚀的重要保护作用。就其结构来看，主要由短节、钢件法兰伍森世、钢件固定环、密封件、绝缘板、绝缘套和填充绝缘材料等组成，使之形成一春神个完整的密闭系统。
从密封件的类型来看，主要有O形圈密封、U形圈密封及“O形+U形”复合密封这三种密封结构形式，虽然密封结构不同，但它们都有相同的密封原理。其密封原理为：密封环在承受外界施加的预紧力的作用下，将产生弹性变形，达到所需的密封力，保证管道内介质不外漏。
整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。
套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好腔肢的绝缘效果，又大大提高了绝缘结构的承压能力。
